産業機器の設計者を悩ませる「突入電流」の課題
産業用制御システムやファクトリ・オートメーション（FA）機器の設計に携わる方なら、突入電流の管理がいかに難しいかご存知でしょう。電源投入時に一時的に流れる大電流、いわゆる突入電流は、回路や部品に大きなストレスを与え、システムの故障や寿命短縮の原因となります。また、さまざまな種類の負荷（抵抗性、容量性、誘導性）に対応しながら、常に安定した電流供給と確実な保護を実現することは、非常に複雑な設計作業を伴います。

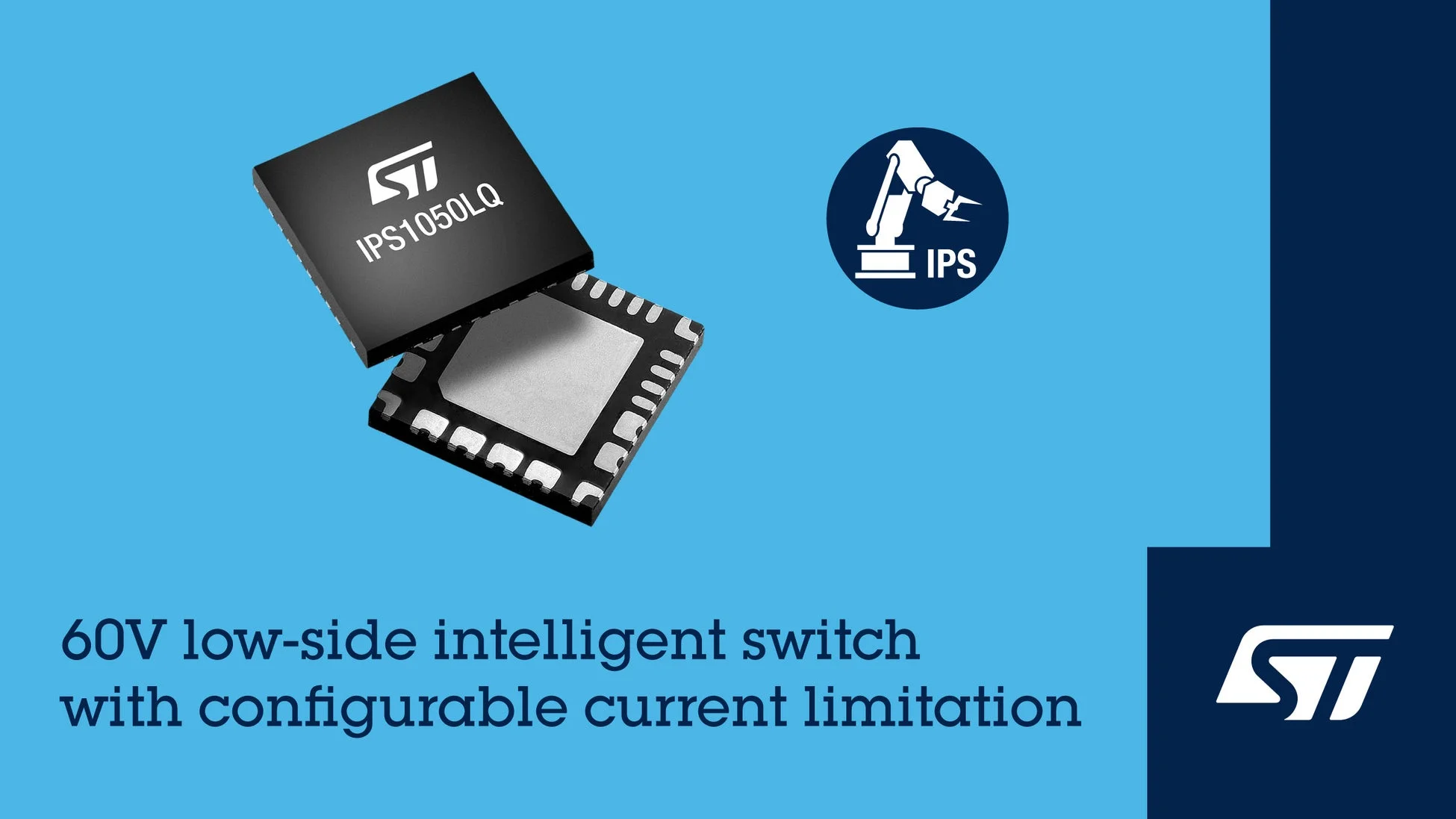

こうした課題に対し、STマイクロエレクトロニクスは、革新的なローサイド･スイッチIC「IPS1050LQ」を発表しました。このインテリジェント・パワー・スイッチは、突入電流の自動制御と柔軟な過電流保護を両立し、産業機器設計の新たな可能性を切り開きます。
IPS1050LQの魅力：何がすごいのか？
IPS1050LQが提供する最大の価値は、その「インテリジェントな電流制限機能」にあります。このICは、2つの主要なモードを搭載しています。
- スタティック･モード：プログラム可能な固定電流制限値を設定できます。これにより、特定の負荷に対して安定した電流供給を維持できます。
- ダイナミック･モード：高い突入電流を安全に処理するために設計されています。初期値（最大25A）で突入電流を制限し、接続されたコンデンサの容量に応じて自動的に制限値を減少させ、最終的に目的の動作電流制限値へと移行します。この機能により、設計者は突入電流対策の複雑さから解放されます。
これらのモードは、3本のピンを通じて簡単に選択・設定でき、電流制限値も8段階で細かく調整可能です。これにより、抵抗性、容量性、誘導性といった多様な負荷タイプに対して、電力効率の高いスイッチングを実現します。
信頼性と効率性を支える先進技術
IPS1050LQは、STの実績あるM0T5 VIPower技術をベースにしており、標準オン抵抗はわずか25mΩと極めて低く、高い電力効率を誇ります。これにより、発熱を抑え、システムの安定稼働に貢献します。さらに、アクティブ･クランプ機能により誘導性負荷の高速消磁が可能で、以下の包括的な安全機能を備えています。
-
低電圧保護
-
過電圧保護
-
過負荷保護
-
短絡保護
-
グランドとの断線保護
-
Vccの断線に対する保護
-
過熱状態表示ピン付きサーマル保護
これらの機能は、システムのダウンタイムを最小限に抑え、長期的な運用コスト削減に直結します。
課題解決への道：こんな悩みを解決します
IPS1050LQの導入は、多くの設計上の課題を解決し、ビジネスに具体的なメリットをもたらします。
-
設計の簡素化と開発期間の短縮：複雑な突入電流保護回路を個別に設計する必要がなくなるため、設計工数が大幅に削減されます。これにより、製品開発のリードタイムが短縮され、市場投入までの期間を早めることが可能です。
-
システムの信頼性向上：包括的な保護機能により、過酷な産業環境下でも機器の安定稼働を保証します。予期せぬ故障が減ることで、メンテナンスコストや修理にかかる外注費を削減できます。
-
生産性向上とコスト削減：高い電力効率は、エネルギー消費の削減に貢献し、ランニングコストを低減します。また、信頼性の高いシステムは、生産ラインの停止リスクを減らし、全体の生産性向上につながります。
-
多様な負荷への対応：柔軟な電流制限機能により、抵抗性、容量性、誘導性など、さまざまな種類の負荷を単一のICで効率的に制御できます。部品点数の削減にも寄与し、コスト削減と基板スペースの有効活用につながります。
スタートアップが学ぶべきこと：競争力を高めるヒント
新しい産業機器やオートメーションソリューションを開発するスタートアップにとって、IPS1050LQのような高機能コンポーネントは、大きな武器となり得ます。
-
開発リソースの最適化：限られたエンジニアリングリソースを、複雑な電源管理ではなく、製品の差別化につながるコア機能の開発に集中できます。
-
迅速なプロトタイピングと評価：STM32 Nucleo開発ボード用の拡張カード「X-NUCLEO-DOL10A1」を利用することで、IPS1050LQの診断および駆動機能を迅速に評価できます。これにより、開発期間を短縮し、市場への早期投入を実現します。
-
信頼性の高い製品提供：初期段階から高い信頼性を持つ製品を提供できるため、顧客からの信頼を獲得しやすくなります。これは、ブランドイメージの確立と市場での競争力強化に不可欠です。
-
コスト効率の追求：1,000個購入時で約2.19ドルという価格は、産業用コンポーネントとして競争力があり、コストを抑えながら高性能な製品を開発したいスタートアップにとって魅力的でしょう。
導入後のメリットとデメリット
メリット
-
システム全体の安定性向上：突入電流の適切な制御と広範な保護機能により、機器の信頼性が飛躍的に向上します。
-
設計の複雑性軽減：電源回路設計の難易度が下がり、開発者の負担を軽減します。
-
長期的な運用コスト削減：故障率の低下、エネルギー効率の向上、メンテナンス頻度の削減により、TCO（総所有コスト）を削減します。
-
製品の市場投入期間短縮：開発期間の短縮は、競合他社に先駆けて製品を市場に投入できるという大きなアドバンテージをもたらします。
デメリット（考慮すべき点）
-
初期導入コスト：高性能なICであるため、単純なスイッチと比較して初期コストがかかる可能性があります。しかし、長期的なメリットを考慮すれば十分な投資対効果が見込めます。
-
既存システムとの互換性：既存のシステムに組み込む場合、設計変更が必要になる可能性があります。ただし、QFN32Lパッケージ（6 x 6mm）という小型サイズは、スペースの制約がある場合でも導入しやすいでしょう。
多角的分析：なぜ今、この技術が必要なのか？
現代の産業界は、IoT、AI、ロボティクスといった技術の進化により、ますます高度化、自動化が進んでいます。このような環境下では、機器の安定稼働と高効率化がこれまで以上に求められます。予期せぬシステム停止は、大規模な経済的損失につながるため、電源管理の信頼性は極めて重要です。
IPS1050LQは、まさにこのニーズに応える製品と言えるでしょう。インテリジェントな電流制御と堅牢な保護機能を統合することで、設計者はより複雑なシステムを、より高い信頼性と効率性で構築できるようになります。これは、産業用IoTデバイスや次世代FAシステムの普及を加速させる基盤技術となるでしょう。
まとめ：未来を拓くインテリジェント・パワー・スイッチ
STマイクロエレクトロニクスが提供するIPS1050LQは、単なるスイッチICではありません。それは、産業機器の信頼性、効率性、そして開発プロセスそのものを変革する可能性を秘めたインテリジェントなソリューションです。
突入電流の課題に悩まされていた設計者の方々、あるいはより競争力のある産業機器を開発したいスタートアップ企業にとって、IPS1050LQは検討に値する強力な選択肢となるでしょう。この技術を活用することで、より安全で、より効率的で、より持続可能な産業の未来を築く一助となるはずです。
詳細については、STマイクロエレクトロニクスのウェブサイトをご覧ください。
