なぜ今、SiC-MOSFETチップが注目されるのか？

近年、地球環境への配慮から、電力の効率的な利用が世界中で喫緊の課題となっています。特に、電力を扱うパワーエレクトロニクス機器の分野では、電力損失をいかに抑えるかが、製品の性能やコストに直結します。SiC（炭化ケイ素）を用いたパワー半導体は、従来のSi（シリコン）製半導体に比べて、電力損失を大幅に低減できる特性を持つため、この分野で大きな期待が寄せられています。

三菱電機は、2010年にSiCパワー半導体モジュールを製品化して以来、エアコン、産業用機器、鉄道車両のインバーターシステムなどに採用され、各機器の低消費電力化に貢献してきました。そして今回、さらに多様な機器への組み込みを可能にするチップとして、その技術を進化させています。

新しい「トレンチ型SiC-MOSFETチップ」が解決する課題と革新性

今回の新製品「トレンチ型SiC-MOSFETチップ」は、既存のチップ技術をさらに発展させ、4品種が新たにラインアップに加わります。このチップが持つ最大の特長は、電力損失の大幅な低減と、長期にわたる品質の安定性です。

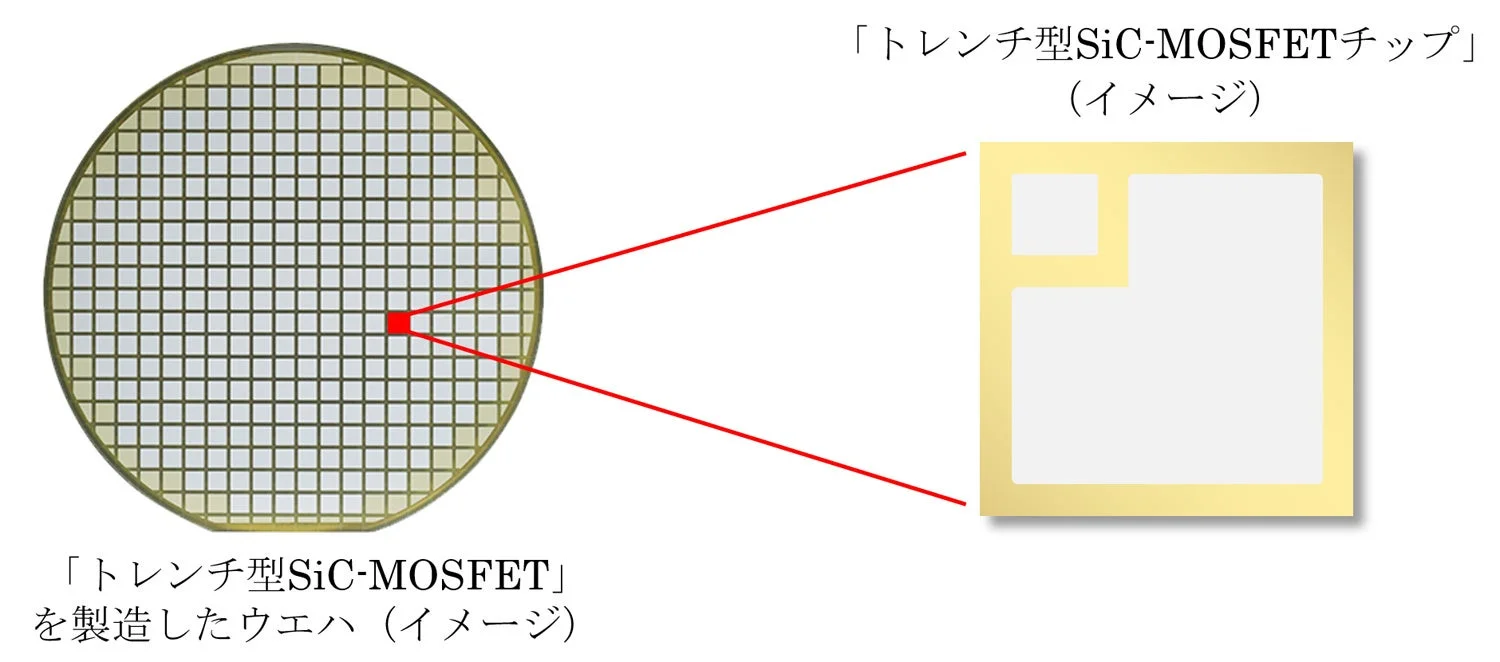

トレンチ型SiC-MOSFETチップのイメージ

電力損失を約50％低減

このチップは、三菱電機独自の構造を採用したトレンチ型SiC-MOSFETにより、従来のプレーナー型SiC-MOSFETと比較して電力損失を約50％も低減できるとされています。これは、Siパワー半導体チップ製造で培われた微細化技術を活用したトレンチ型構造と、斜め方向からのイオン注入方式を組み合わせることで、オン抵抗とスイッチング損失の両方を効率的に低減しているためです。この革新的な技術により、EVの航続距離延長や、再生可能エネルギー発電システムの効率向上など、多くの課題解決が期待されます。

長期的な品質安定性を実現

さらに、独自開発されたゲート酸化膜製法などの製造プロセス技術により、スイッチングオン・オフ動作の繰り返しによって発生する電力損失やオン抵抗などの変動を抑制し、長期間の使用における品質の安定性を実現しています。これにより、機器のライフサイクルコスト削減や、メンテナンス頻度の低減にも貢献するでしょう。

導入がもたらす未来：生産性向上、コスト削減、競争力強化へ

この新しいSiC-MOSFETチップの導入は、製品開発を行う企業にとって、計り知れないメリットをもたらします。

  • 生産性向上: 電力損失の低減により、機器の冷却システムを簡素化できる可能性があります。これにより、設計・製造プロセスの効率化、ひいては生産性向上に繋がります。

  • コスト削減: 機器の低消費電力化は、最終製品の運用コスト削減に直結します。また、長期的な品質安定性により、保証期間内の故障率低減やメンテナンス費用の削減も見込めます。さらに、機器の小型化・軽量化が進めば、材料費や輸送コストの削減にも貢献するでしょう。

  • 競争力強化: 高性能かつ低消費電力な製品は、市場での差別化要因となり、企業の競争力を高めます。特に、環境意識の高まりとともに、よりエコフレンドリーな製品への需要は増加の一途を辿っています。

スタートアップ企業への示唆

スタートアップ企業にとっては、この先端技術を活用することで、既存の大手企業との差を埋め、市場に革新的な製品を投入するチャンスが生まれます。例えば、新しいEV充電器の開発、小型で高効率なドローン用電源、あるいは次世代のスマートグリッドシステムなど、無限の可能性を秘めていると言えるでしょう。このチップを早期に導入することで、開発期間の短縮や外注費の削減にも繋がり、迅速な市場投入が可能になるかもしれません。

多角的な視点：市場への影響と導入における注意点

このSiC-MOSFETチップの登場は、EVや再生可能エネルギー市場のさらなる成長を後押しし、関連産業全体に大きな影響を与えることでしょう。高効率化が進むことで、より多くの電力が無駄なく利用され、持続可能な社会の実現に一役買うことは間違いありません。

一方で、新しい技術の導入には、初期投資や既存の設計からの変更が必要となる場合があります。また、SiC半導体のサプライチェーンの安定性や、特定の設計ノウハウの習得も考慮すべき点です。しかし、これらの課題を乗り越えることで得られる長期的なメリットは、初期の投資を上回る価値をきっともたらすでしょう。

導入後のメリット・デメリットを冷静に分析

メリット

  • 飛躍的なエネルギー効率の向上: 電力損失の低減は、そのまま機器の省エネ性能に直結し、ランニングコストを大幅に削減します。

  • 機器の小型化・軽量化: 高効率化により、発熱が抑えられ、冷却機構が小型化できるため、製品全体のコンパクト化が可能です。

  • 製品寿命の延長と信頼性の向上: 独自の製造プロセス技術による品質安定性は、製品の長寿命化と信頼性向上に貢献します。

  • 環境負荷の低減: 低消費電力は、CO2排出量の削減にも繋がり、企業の環境貢献をアピールする強力な要素となります。

デメリット

  • 初期導入コスト: SiC半導体は、現時点では従来のSi半導体と比較して製造コストが高い傾向にあります。しかし、量産効果や技術進化により、この差は縮小していくと予想されます。

  • 設計変更の必要性: 新しいチップを最大限に活かすためには、既存の回路設計やシステム構成を見直す必要があるかもしれません。これは一時的な開発工数の増加に繋がる可能性があります。

製品ラインアップと展示会情報

三菱電機が提供を開始するトレンチ型SiC-MOSFETチップは、以下の4品種です。用途に合わせて最適なチップを選択できます。

製品仕様表

これらの新製品は、「第40回ネプコンジャパン エレクトロニクス開発・実装展」（2026年1月21日～23日、東京ビッグサイト）をはじめ、北米、欧州、中国、インドなどで開催される展示会に出展予定です。実際に製品に触れ、技術担当者と直接話す貴重な機会となるでしょう。

まとめ：あなたのビジネスを加速させるSiC-MOSFETチップ

三菱電機の新しい「トレンチ型SiC-MOSFETチップ」は、EVや再生可能エネルギー分野における低消費電力化と性能維持の大きな一歩となるでしょう。電力損失の劇的な低減と長期的な品質安定性は、製品の競争力を高め、運用コストの削減、さらには環境貢献にも繋がります。

この革新的な技術をいち早く取り入れることで、あなたのビジネスは新たなステージへと加速するはずです。初期の検討段階で生じる疑問や課題も、きっと三菱電機の専門チームがサポートしてくれるでしょう。未来を切り拓くこのSiC-MOSFETチップが、あなたの製品開発に新たな光をもたらし、持続可能な社会の実現に貢献することを期待しています。
