なぜ「平坦化」が半導体製造の鍵なのか？
半導体チップは、ウエハーと呼ばれる薄い円盤の上に、何層もの微細な回路を積み重ねて作られます。この積層プロセスにおいて、わずかな凹凸でも、回路の寸法誤差（CD誤差）やパターンエッジのずれを引き起こし、最終的な製品の歩留まりや生産性に深刻な影響を与えてしまうのです。特に、微細化や3D化が加速する先端半導体では、これまで以上に高い精度での平坦化が求められていました。
これまでの主流な平坦化手法としては、薄膜を形成する「スピンコート技術」や、研磨を繰り返す「CMP（Chemical Mechanical Polishing）技術」があります。しかし、これらの技術は工程が複雑になりがちで、コスト増加という課題も抱えていました。
キヤノンの「IAP」技術が課題を解決する
キヤノンが開発したIAP技術は、ナノインプリントリソグラフィ（NIL）技術を応用した画期的なアプローチです。NIL技術は、ハンコのように型を押し当てて回路を転写する技術として知られていますが、IAPはこの原理を平坦化に応用しました。
IAP技術の仕組み

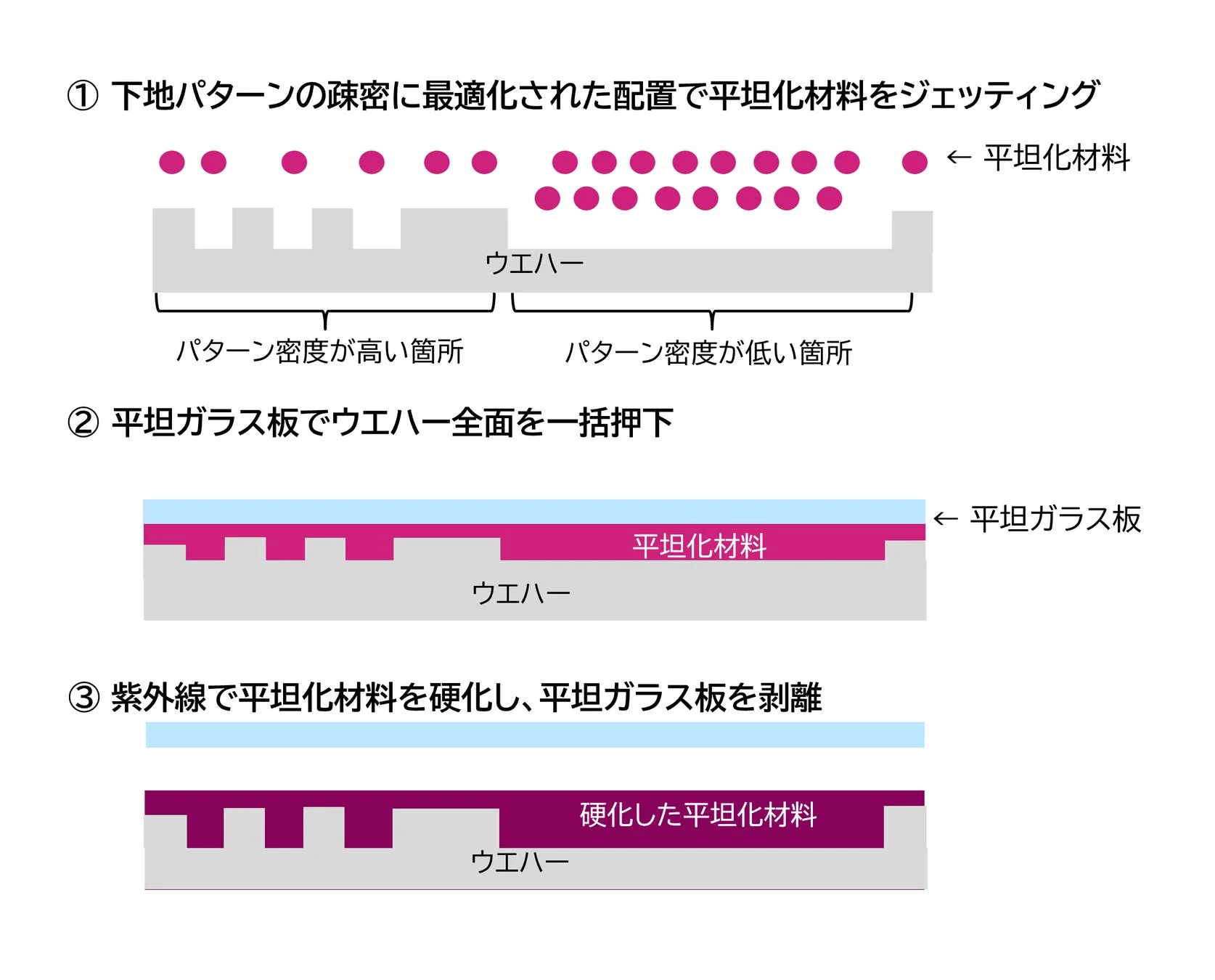

IAP技術は、以下の3つのステップでウエハーを高精度に平坦化します。
-
平坦化材料の最適配置
ウエハー表面の凹凸分布に応じて、インクジェット方式で平坦化材料（樹脂）を最適な箇所に、最適な量で塗布します。これにより、パターン密度の高い箇所と低い箇所で異なる材料の配置が可能になります。
-
平坦ガラス板による一括押印
材料が塗布されたウエハーに、平坦なガラス板を上から一括で押し当てます。これにより、ウエハー全面が均一に平坦化されます。 -
紫外線硬化と剥離
押し当てた状態で平坦化材料を紫外線で硬化させ、その後ガラス板を剥離します。これにより、凹凸が極めて少なく、均一なウエハー表面が完成します。
このIAP技術により、直径300mmのウエハー全面を一括の押印工程で処理できるようになり、ウエハー表面の凹凸を5nm以下という驚異的なレベルに抑えることが可能になりました。これは、後続の工程に不可欠な、より均一な層構造を実現する上で非常に重要です。

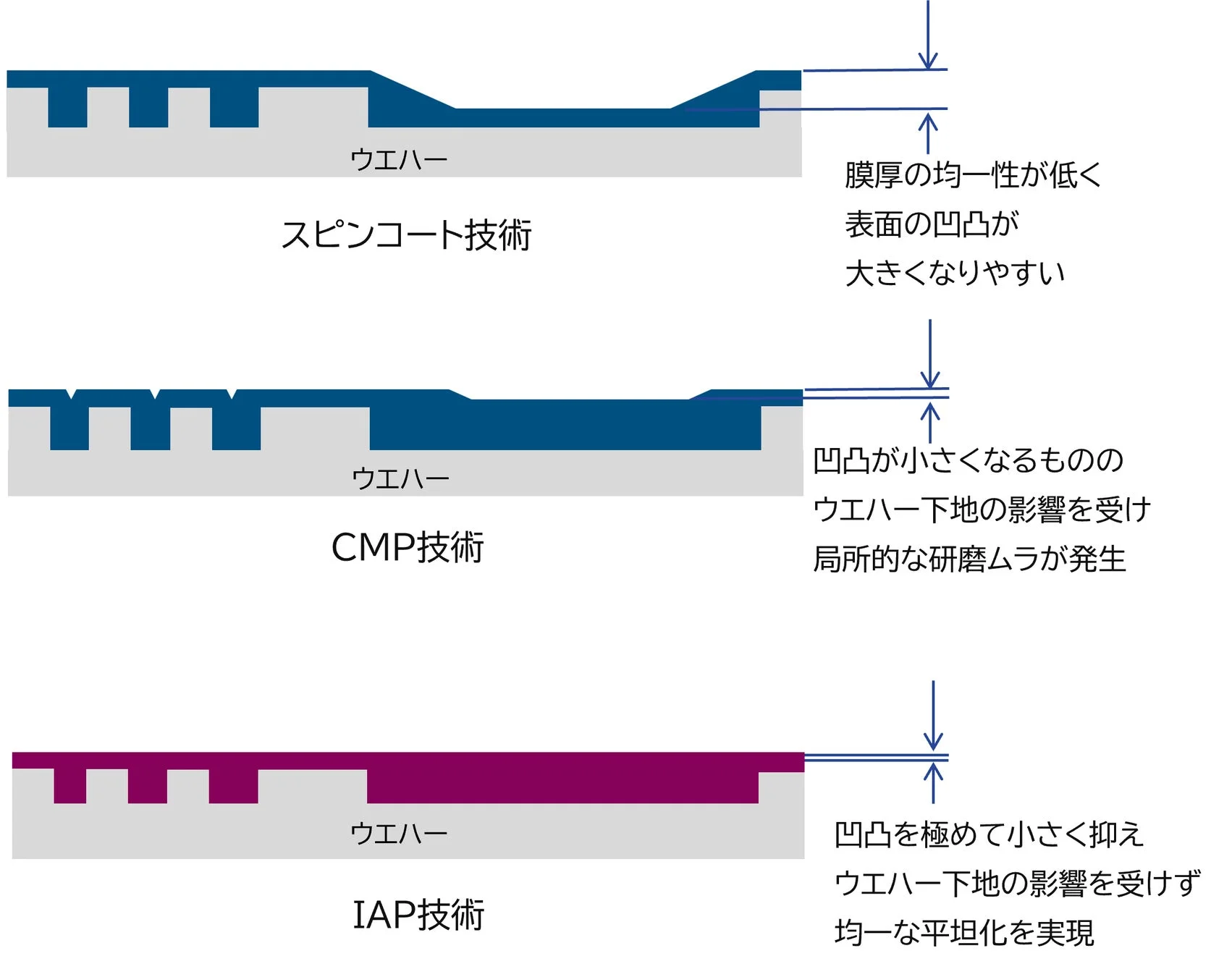

従来の技術との比較
IAP技術は、従来の平坦化技術が抱えていた課題を解決します。
-
スピンコート技術: 膜厚の均一性が低く、表面の凹凸が大きくなりがちでした。
-
CMP技術: 凹凸は小さくなるものの、ウエハー下地の影響を受けやすく、局所的な研磨ムラが発生することがありました。
-
IAP技術: 凹凸を極めて小さく抑え、ウエハー下地の影響を受けずに均一な平坦化を実現します。
IAP技術がもたらす導入メリット
IAP技術の導入は、半導体製造プロセスに多大なメリットをもたらし、導入を検討する企業にとって大きな追い風となるでしょう。
1. 生産性の大幅な向上
従来の平坦化工程は複雑で時間がかかりましたが、IAP技術はウエハー全面を一括で処理できるため、工程が簡素化され、処理時間が短縮されます。これにより、製造スループットが向上し、全体の生産効率が飛躍的に高まることが期待できます。
2. コスト削減と競争力強化
工程の簡素化は、材料の消費量削減や作業工数の減少につながり、製造コストの低減に貢献します。また、高精度な平坦化により歩留まりが向上すれば、不良品の発生が抑えられ、無駄が減少します。これらのコスト削減は、製品の価格競争力を高め、市場での優位性を確立する上で不可欠です。
3. 製品品質の向上と歩留まり改善
ウエハー表面の凹凸を5nm以下に抑えることで、回路の寸法誤差やパターンエッジのずれが抑制されます。これは、半導体チップの性能安定性や信頼性を高めるだけでなく、不良品の発生を減らし、製造歩留まりを大幅に改善することに直結します。
4. 先端半導体製造への対応力強化
微細化や3D積層化が進む先端半導体では、平坦化の精度が製品の成否を分けます。IAP技術は、この極めて高い要求に応えることができるため、次世代半導体の開発・製造において、企業の競争力を決定づける要素となるでしょう。
スタートアップが学べること
キヤノンのIAP技術の実用化から、スタートアップ企業も多くの示唆を得られます。
-
既存技術の新たな応用: NIL技術という既存の技術を、平坦化という異なる分野の課題解決に応用した点が注目されます。自社のコア技術や強みを、別の視点から見つめ直し、新たな市場やニーズにフィットさせる発想は、スタートアップにとって非常に重要です。
-
ニッチな課題への深掘り: 半導体製造における平坦化は、非常に専門的でニッチな課題に見えるかもしれません。しかし、そこに深く切り込み、世界初の画期的な解決策を提示することで、大きな市場価値を生み出しています。自社の専門分野で、まだ解決されていない「深い課題」を見つけ出すことが成功の鍵となります。
-
高精度化への飽くなき追求: わずか5nmという凹凸の抑制は、技術への飽くなき追求の賜物です。スタートアップも、ただ製品を出すだけでなく、既存製品の性能をどこまで高められるか、極限まで追求する姿勢が、競合との差別化を生むでしょう。
多角的分析と将来への期待
IAP技術は、半導体産業全体に大きな影響を与える可能性があります。製造プロセスのボトルネックとなっていた平坦化工程の効率化は、半導体全体の供給能力向上にもつながり、ひいてはデジタル化社会のさらなる発展を後押しすることでしょう。
2027年中の装置製品化を目指しているとのことなので、これから導入を検討する企業は、この技術の動向に注目し、自社の製造ラインへの適用可能性を早期に検討することが重要です。この技術がもたらす生産性向上とコスト削減の恩恵は、きっと多くの半導体メーカーにとって魅力的な選択肢となるでしょう。
キヤノンは今後も、半導体製造技術や装置に関する研究開発を進め、半導体の進化と製造現場の生産性向上に貢献していくと発表しています。
まとめ：半導体製造の未来を切り拓くIAP技術
キヤノンが世界で初めて実用化したIAP技術は、先端半導体製造の長年の課題であったウエハー平坦化に革新をもたらすものです。インクジェット方式とナノインプリント技術の融合により、高精度かつ効率的な平坦化を実現し、生産性向上、コスト削減、競争力強化といった多大なメリットを企業にもたらします。2027年の製品化に向け、この画期的な技術が半導体産業の新たな標準となる日も近いかもしれません。
